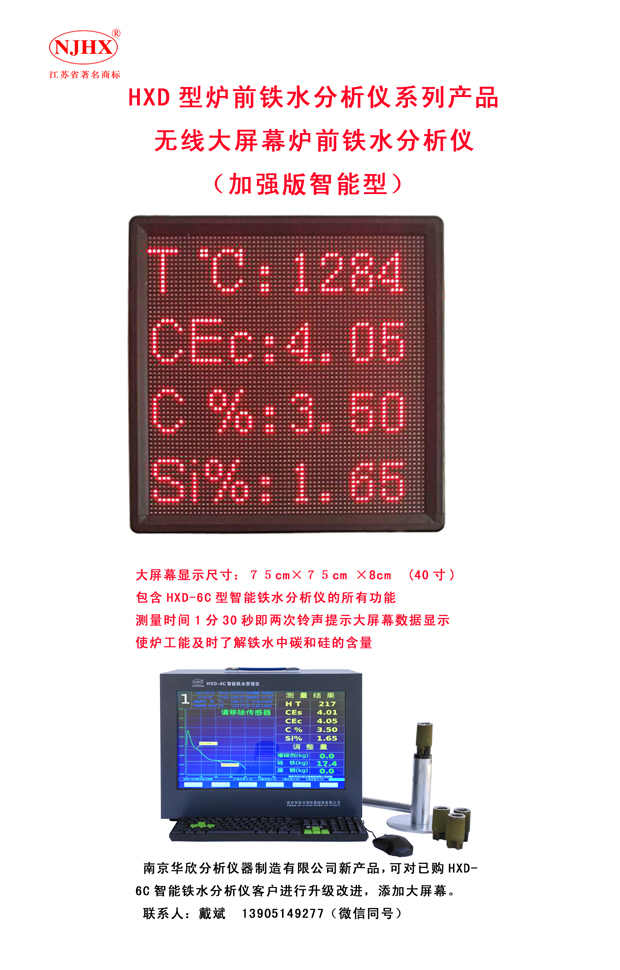

分析數據無線LED大屏幕顯示系統
(HXD-6C型智能鐵水管理儀的增強功能)
功能介紹
1、LED大屏幕顯示系統尺寸:75cm x 75cm x 8cm(約40英寸)。分析數據無線接收距離30m,和HXD-6C型智能鐵水管理儀之間不需要連線,輕松隨地掛壁式安裝,省去了連線帶來的麻煩。
2、LED大屏幕數據顯示:澆樣溫度TM、碳當量CEc、碳含量C%、硅含量Si%。數據清晰,和HXD-6C型智能鐵水管理儀同步顯示,并伴有兩次鈴聲提示,使鑄造現場所有人員都能及時了解鐵水成份。
3、對于已購HXD-6C型智能鐵水管理儀的客戶,可以升級本增強功能。
HXD-6C智能鐵水管理儀是本公司經過多年研究,具有自主知識產權、測量精度更高、性能更穩定、國內領先的最新一代爐前鐵水質量管理儀。鑄鐵爐前快速熱分析技術是以鑄鐵組織形成過程的凝固溫度曲線為被測對象,儀器對凝固溫度曲線進行分析,得到不同成份下曲線的特征點。等根據曲線的特征點計算出鐵水的碳當量CE%、碳含量C%、硅含量Si%、球化率SG%、抗拉強度RM、共晶度SC、硬度HB等鐵水性能。檢測時間約為1分30秒,在鐵水可等待的時間內完成檢測,然后根據自動計算出的增碳劑、硅鐵、
廢鋼投放量對鐵水成份進行調整,得到合適的鐵水成份后進行澆注。
一、硬件配置:
溫度變送器:原裝進口K分度高精度溫度變送器
主 機:采用全球領導品牌的UNO工業控制機
顯 示 器:19英寸TFT真彩顯示器
操作指令:經USB口由鼠標器完成
打 。簻y(cè)量結果可現場打。ù蛴C(jī)另配)
U 盤:測量記錄轉移用U盤
電 源:AC220V±22V 50Hz
二、主要性能:
1、測量功能:可測量鐵水牌號FC、碳當量CEL、碳含量C%、硅含量Si%、澆樣溫度TM、液相線溫度TL、固相線溫度TS、過冷度△T、球化率SG%、抗拉強度RM、共晶度SC、硬度HB。
測量名稱 測量范圍 測量精度
CEL 2.50-4.80 ±0.05%
C% 2.30%-4.80% ±0.04%
Si% 0.60%-3.80% ±0.08%
SG% 62%-95% ±10.0%
RM HTl00-HT350 最小值
2、檢量線選擇功能:可運行8條檢量線針對8種不同的目標材質,按不同類型的鐵水的凝固曲線特征,精確地測量CE、C、Si含量等。
3、鐵水成分調整計算功能:預先設定目標材質成分范圍、增碳劑收得率、硅鐵收得率、當前的鐵水重量, 儀器根據測量結果,計算出對應目標成分的增碳劑,硅鐵和廢鋼的加入量。
4、數據保存功能:儀器可長期記錄保存測量數據。
5、過程重現功能:可進行溫度曲線回顧,溫度曲線的一次微分和二次微分分析。可對最后選定測量記錄表示的測量過程,進行過程重現。
6、測量數據瀏覽功能:可按照目標材質和日期時間對測量結果進行數據回顧和趨勢瀏覽和曲線分析等。
7、測量結果輸出功能:儀器測量結果可由打印機現場實時打印或通過USB接口,使用U盤將測量記錄轉移到其他計算機上進行查閱、打印。
HXD-5C型爐前鐵水分析儀(帶掛壁式點陣屏顯示)是一款具有自主知識產權、多功能便攜式碳硅分析儀(鐵水分析儀)。已申請。
主要特點:
1、測量功能:可測灰鐵、瑪鐵、球鐵、蠕鐵原鐵水中:碳當量CEL、碳含量C%、硅含量Si%、澆樣溫度TM、液相線溫度TL、固相線溫度TS。
C% 2.30%-4.30% ±0.04%
Si% 0.60%-3.30% ±0.08%
2、顯示功能:采用10英寸高清工業液晶顯示屏,實時數據采用圖形化曲線顯示。測量前顯示正常指示或斷耦指示,測量結束后顯示CEL、TL、TS、C%、Si%,其中TL、TS在曲線上標注。
3、打印功能:打印內容包括測量編號、日期、時間、碳含量C%和硅含量Si%。
4、配料功能:根據目標材質、鐵水質量的設定和測出的碳硅百分含量,自動計算、顯示供用戶參考的配料(如增碳劑、硅鐵、廢鋼等)投放量。
5、數據保存:包括碳含量C%、硅含量Si%、日期和時間,并能根據需要打印歷史記錄。
6、測量時間:爐前澆樣至出結果,時間1分45秒。
7、現場測量:不需要化驗室及化驗員,直接由爐工操作即可。
8、便攜設計:儀器設計為箱式便攜,使用、保管方便。
產品證書:http://mgm264.cn
智能鐵水管理儀HXD-6C型HXD-6C型智能鐵水管理儀技術是以鑄鐵組織形成過程的凝固溫度曲線為被測對象,儀器對凝固溫度曲線進行分析,得到不同成份下曲線的特征點。根據曲線的特征點計算出鐵水的牌號FC、碳當量CE%、碳含量C%、硅含量Si%、球化率SG%、抗拉強度RM...
LED大屏幕顯示智能鐵水管理儀
爐前鐵水分析儀HXD-5C型HXD-5C型爐前鐵水分析儀儀是一款具有自主知識產權多功能便攜式碳硅分析儀(鐵水分析儀)。已申請。
澆樣杯南京華欣分析儀器制造有限公司生產的澆樣杯配合爐前快速碳硅分析儀使用,鐵水溫度變化使信號輸送到儀器中分析碳硅等含量。
